格柵式模數伸縮裝置是由中間梁和80mm的單元橡膠密封帶組合而成的伸縮裝置，由于特殊槽口在寬度上的要求，需要成套使用多條密封橡膠以滿足較大的伸縮量。從而在邊梁之間設置一到多根中間梁。格柵式模數伸縮裝置適用于伸縮量160mm~640mm的公路橋梁工程。

　　性能與特點：

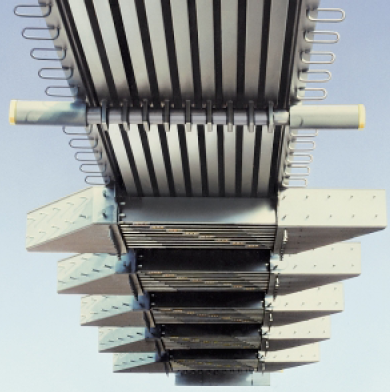

　　格柵式伸縮裝置主要由邊梁、中間梁、支承梁、密封橡膠條、滑動彈簧、滑動支承及控制彈簧等元件組成。支承梁縱橋向排列，每條中間梁均被剛性焊接于支承梁上。由此形成內部可以移動伸縮的柵格。安置在支承梁之間的控制彈簧可控制中間梁的伸縮運動量，從而實現控制槽口總伸縮寬度的功能。

　　位移控制系統

　　格柵式模數伸縮裝置在使用過程中通過聚氨酯控制彈簧適應結構變形，聚氨酯控制彈簧在各中間梁間串聯，使得各梁間的作用力作用力始終趨于均等，從而保證間隙均等?？刂茝椈赏ㄟ^預壓，壓縮力增大，能夠有效吸收車輛通過時水平方向的沖擊荷載。位移量可根據橋梁實際需要隨意組合。

　　2)支承系統

　　格柵式模數伸縮裝置支承梁由分別位于支承梁上下的彈性支承元件支承。這種安置方式在伸縮裝置運動方向上提供了彈性和滑動支承。滑動彈簧的預壓防止支承元件的偏移，同時也補償了制造上的公差。彈性支承也可以消除邊梁在滑移表面的壓力。

　　為了補償邊梁不可避免的高度差，滑動支承的設計可以吸收支承梁的合成傾斜度，減小扭矩。

　　格柵式伸縮縫

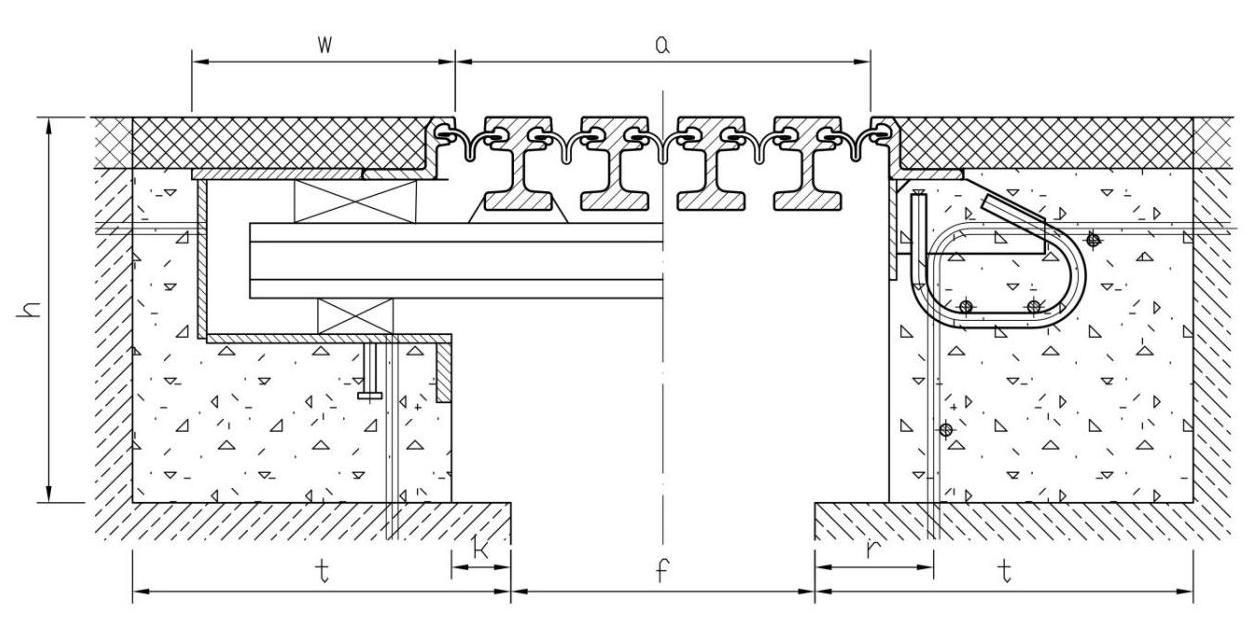

　　伸縮裝置兩端均與混凝土連接




　　伸縮裝置一端與鋼箱梁連接、一端與混凝土連接

　　型號：

　　D160、D240、D320、D400、D480、D560、D640七個級別，80為一個級別。
